变压器局放在线监测系统的优势

变压器局放故障主要原因分析

    大型电力变压器是电力系统中重要，昂贵的设备之一，安装变压器局放在线监测系统，监测变压器的绝缘状态具有十分重要的意义。很多大型变压器的事故中50%是匝绝缘事故，且几乎都是在正常工作电压下损坏的。变压器的内绝缘结构主要是油纸绝缘，变压器在工作电压下产生的局部放电，主要是油纸绝缘老化引起的击穿事故。油纸绝缘中的局部放电往往是从其中的气泡、杂质、导体表面的毛刺以及油隙等处开始发生的。导致变压器绝缘中产生气泡的因素主要有：

    1、是变压器绝缘结构和制造工艺上的缺陷，如在变压器固体结构中由于浸渍不善而残留的气泡，或局部电场过高，油在高电场作用下析出气体，局部过热使固体和液体分解产生气体等；

    2、是变压器在长期的运行过程中绝缘材料的老化、劣化，如绝缘受潮，其中的水分在过热点汽化成气泡，或水分在高电场作用下电解产生气泡。由此可见，局部放电既是变压器绝缘劣化的征兆，又是变压器绝缘劣化的原因，测量局部放电能有效地发现变压器内部绝缘的固有缺陷和因长期运行使绝缘老化而产生的局部隐患。因此，国内外普遍认为测试局部放电是能够及时发现变压器潜伏状故障的重要手段。

变压器局放在线监测系统优势特点

    随着电能的需求不断增加。电力系统电压等级也逐年提高，使电气设备的绝缘问题显得越来越突出，变压器一旦发生故障就会引起局部甚至全地区的停电，给地方的生产和运作造成严重的后果。为了保证电气设备绝缘安全可靠运行，一方面要采用良好的绝缘材料，改造制造工艺来提高设备的绝缘强度和质量，更重要的一面，就是要对运行中电气设备的绝缘状况进行监督，随时掌握设备的运行情况。

    传感器技术、信息处理技术、计算机技术在现代发展迅速，多种设备能对电力系统实时监测，电力变压器局放在线监测系统是采用高灵敏度的传感器，来采集能够反映运行中电力变压器绝缘状况的信息，用计算机来处理信息进而获得设备的绝缘状况，它具有如下优点：

    1、在线监测能及时发现设备的早期缺陷，防止突发性事故的发生，提高设备运行的安全性和可靠性；

    2、可减少不必要的停电试验，避免传统试验对电气设备由于“过度检修”而造成的损失，延长了设备的使用寿命；

    3、变压器局放在线监测系统可以获得离线检测无法得到的信息，为判断电气设备的运行状态提供了充分的信息；因此，以在线监测为基础的状态维修体系代替计划维修体系己经是发展趋势。

如何在线监测变压器局放信号

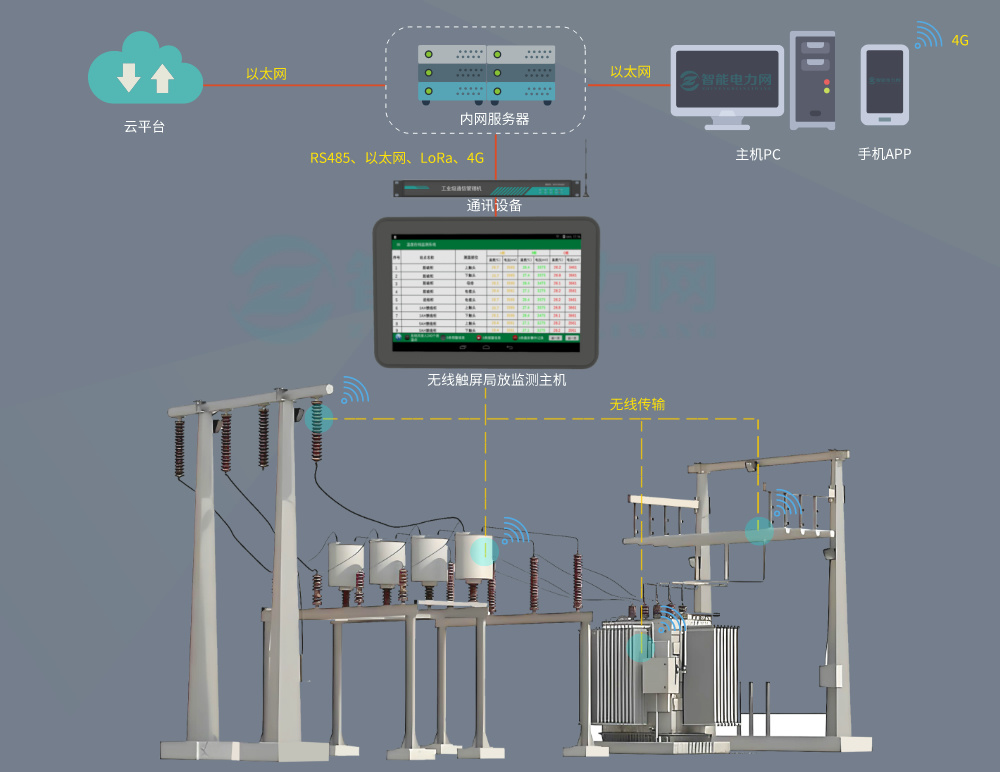

    在变压器的绝缘结构中、变压器外壳安装局放采集传感器，采集的数据实时上传到局放采集主机，集中管理。通讯管理机把数据汇总到变压器局放在线监测系统数据中心，远程分析监测。变压器通常在户外，对局放监测装置具有很好的防水性能，免维护周期长，保证数据的稳定性、实时性。

    局放传感器：一般选用高频局放传感器，超声波局放传感器，布置点位在变压器外壳、绝缘子、出线电缆位置。

    局放监测主机：根据安装环境选择，通常选择户外防水主机，实时处理每个局放传感器的信号。

    通讯设备组网：指LoRa无线信号中继、通讯管理机等设备。

    局放在线监测系统：接入智能网关、局放监测装置、存储监测数据、智能分析数据等综合管理软件。系统包含数据管理、设备状态管理、报警信息管理、用户中心等功能模块，实时监测设备的状态。

    变压器局放在线监测系统从数据采集到信号处理，借助物联网技术实现智能化监测管理，通过智能算法、多个维度数据比对，实时监测数据的智能分析，及时发现变压器缺陷问题，评估故障位置和类型，为电站维护人员提供技术支持，并通过事件曲线发现潜在的威胁，及时排出变压器安全隐患，避免小的缺陷引发大的事故。
